 您現在的位置 > 首頁 > 變送器儀表 > 壓力變送器

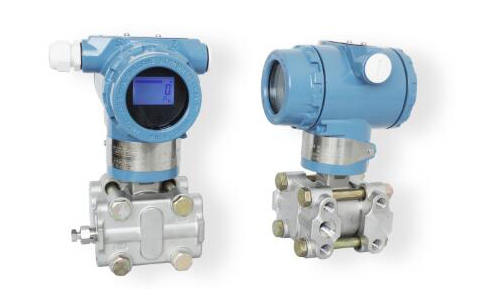

SK1151/3351GP型壓力變送器
防爆合格證編號:CNEx21.1023X

壓力變送器產品概述
   SK1151/3351GP型電容式壓力變送器關鍵材料,元器件和零部件與整機經過組裝和測試,該產品具有原理合理、品種規格齊全、安裝使用簡便等特點。同時與傳統1151以及其它知名同類產品替換,有很好的通用性和替代能力。該系列產品小巧精致外,更推出具有HART現場總線協議和智能化功能。
  SK1151/3351GP型壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力,然后轉變成4~20mA DC信號輸出。智能型壓力變送器可與HART手操器相互通訊,通過它進行設定,監控或與上位機組成現場監控系統。
壓力變送器工作原理
  SK1151/3351GP型電容式壓力變送器過程壓力通過兩側或一側的隔離膜片、灌充液傳至d室的中心測量膜片。中心膜片是一個張緊的彈性元件,它對于作用在其上的兩側壓力差產生相應變形位移,其位移與差壓成正比,最大位移約0.1mm,這種位移轉變在電容極板上形成差動電容,由電子線路把差動電容轉換成二線制的4~20mA DC信號輸出。(見圖)

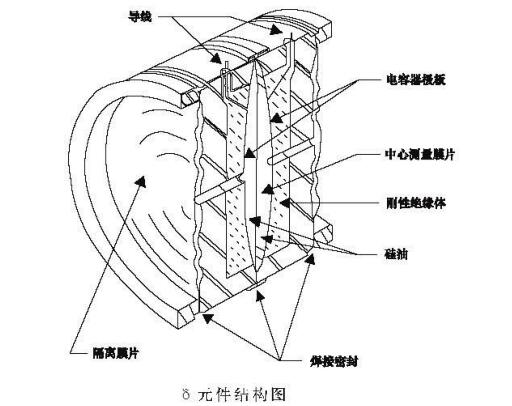

壓力變送器結構圖
上圖是電容式壓力變送器基本工作原理,下圖將敘述各部件的功能。

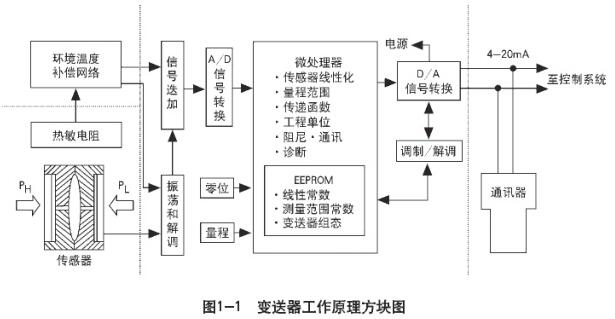

壓力變送器工作原理圖
壓力變送器產品特點
精度佳
穩定性好
二線制(特殊可四線制)
固體元件,接插式印刷線路板
小型、重量輕、堅固抗震
量程、零點外部連續可調
正遷移可達500%;負遷移可達600%
阻尼可調
單向過載保護特性好
無機械可動部件,維修工作量少
全系列統一結構,零部件互換性強
接觸介質的膜片材料可選擇(316L、TAN、HAS-C、MONEL等耐腐蝕材料)
防爆結構,全天候使用
智能HART現場總線協議
壓力變送器功能參數
使用對象:液體、氣體和蒸汽
測量范圍:0~0.1KPa至0~40Mpa
輸出信號: 4~20mA DC(特殊可為四線制220V供電,0~10mA DC輸出)
供電電源:12~45V DC,一般為24V DC(見圖負載特性)

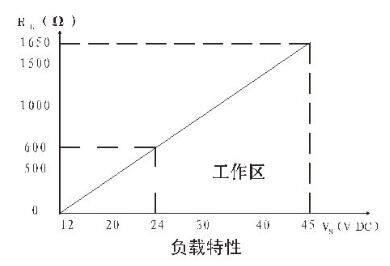

壓力變送器負載特性圖示
負載特性:與供電電源有關,在某一電源電壓時帶負載能力見上圖(負載特性),負載阻抗RL與電源電壓Vs關系為:RL≤50(      Vs-12)
指示表:指針式線性指示0~100%等分刻度或LCD液晶式、LED數碼管顯示。
防 爆:a.隔爆型 EXdIIBT4~BT6、EXdIICT4~CT6、粉塵防爆:ExtDA21 T80℃
    b.本質安全型 iaIICT6
量程和零點:外部連續可調
正負遷移:零點經過正遷移或負遷移后,量程、測量范圍的上限值和下限值的絕對值,均不能超過測量范圍上限的100%。(智     能型:量程比15:1)
     最大正遷移量為最小調校量程的500%;最大負遷移量為最小調校量程的600%。
溫度范圍:放大器工作溫度范圍:-29~93℃(TL型為:-25~70℃)
    灌充硅油的測量元件:-40~104℃
    法蘭式變送器灌充高溫硅油時:-20~315℃,普通硅油:-40~149℃
靜  壓:1、4、10、25、32MPa
濕  度:相對濕度為0~100%
容積吸取量:<0.16cm3
阻尼(階躍響應):充硅油時,一般在0.2s到1.67s之間連續可調

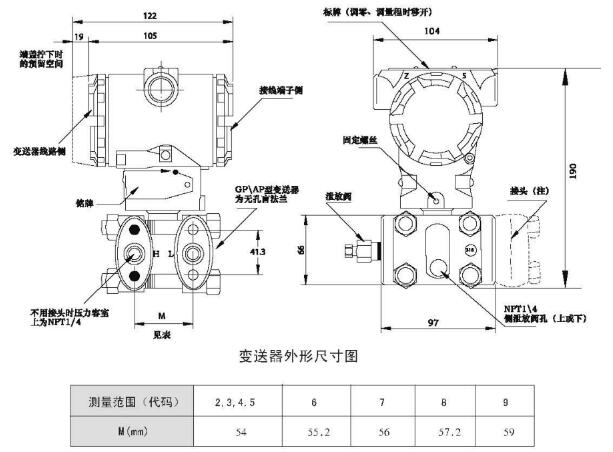

外形尺寸與安裝連接示意圖(注:該尺寸僅供參考,以實際產品尺寸為準)
壓力變送器外形尺寸與安裝連接示意圖

壓力變送器選型方式

SK1151/3351GP

壓力變送器

代碼

量程范圍KPa

2

0-0.1251.5

3

0-1.37.5

4

0-6.237.4

5

0-31.1186.8

6

0-117690

7

0-3452068

8

0-11706890

9

0-345020680

0

0-689041370

代碼

輸出

E

4-20mA

S

智能式

代號

結構材料

法蘭和接頭

排氣/排液閥

隔離膜片

灌充液體

22

316不銹鋼

316不銹鋼

316不銹鋼

硅油

23

316不銹鋼

316不銹鋼

哈氏合金C

24

316不銹鋼

316不銹鋼

蒙乃爾

25

316不銹鋼

316不銹鋼

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

44

蒙乃爾

蒙乃爾

蒙乃爾

代號

選項

M1

0-100%線性指示表

M2

LED顯示表

M3

LCD顯示表

B1

管裝彎支架

B2

板裝彎支架

B3

管裝平支架

D1

側面泄放閥在壓力室上部

D2

側面泄放閥在壓力室下部

不注

1/2NPT錐管螺紋接頭

C0 1/2-14NPT椎管內螺紋接頭
C1 1/2-14NPT引壓接頭后部焊接引壓管Ф14

C2

丁字形螺紋接頭M20×1.5,帶后部焊接Ф14引壓管的球錐連接頭

d

隔爆型EXdⅡBT4 EXdIICT6 粉塵防爆:ExtDA21 T80℃

i

本安型iaⅡCT6

壓力變送器系列產品有:電容式壓力變送器擴散硅壓力變送器不銹鋼壓力變送器陶瓷壓力變送器等。
