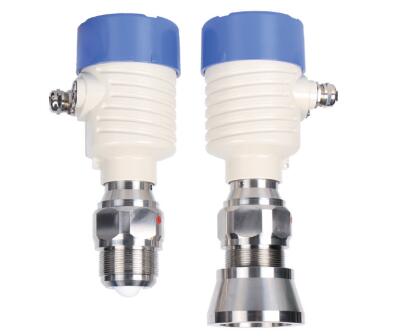

SK120G調頻波雷達物/液位計
SK120G調頻波雷達物/液位計特性
太赫茲波段工業計量級雷達
精度佳,可靠性好,性價比高
精度佳非接觸式物位和液位測量,極窄波束,透鏡天線探測能力強,穿透能力強
標準4~20mA電流輸出/標準HART/MODBUS/PROFIBUS總線協議通訊
TFT LCD彩色液晶陽光顯示屏,陽關下直視操作
SK120G調頻波雷達物/液位計應用
適用于高溫高壓反應釜,超大儲罐測量,導波管道測量
適用于精度佳計量級測量,透視式測量
適用于強粉塵、蒸汽等極惡劣工況，以及帶攪拌、加熱棒等特殊過程倉儲罐體
SK120G調頻波雷達物/液位計技術參數
| 發射頻率 |
120GHz,調頻掃描頻率寬度10 GHz |
測量范圍 |
0.1~40/80/100m/150m |
測量分辨率 |
0.1mm |
測量精度 |
＜+/-0.7mm |
波速角 |
0.7° |
產品尺寸 |
253mm×97mm×97mm(不含法蘭) |
產品連接 |
M48*2 |
天線類型 |
透鏡,PTFE/PEEK/PE |
信號輸出 |
1路: 4~20mA輸出(DAC瞬時電流轉換輸出)(可選)
1路:HART/MODBUS/PROFIBUS通訊(可選)
1路:RS485通訊(接上位機) |
通訊類型 |
4~20mA/HART/MODBUS/PROFIBUS(視具體型號序列不同而不同) |
故障輸出 |
22 mA和20.5 mA(可設置) |
過程溫度 |
-55~80℃ |
相對濕度 |
≤95%RH |
過程壓力 |
-100-4000KPa |
供電電源 |
四線制9-40VDC(建議12VDC)/110~250VAC/50Hz/60Hz(交流) |
調整方式 |
上位機設置軟件/按鍵配置/手機App配置/罐旁表配置
320*240Dot TFT LCD彩色液晶陽光顯示屏/4按鍵 |
電子倉外殼材料 |
鋁合金 |
連接方式 |
M20*1.5(Φ5.9mm) |
防護類型 |
IP68 |
SK120G調頻波雷達物/液位計選型
| 單元 |
參數 |
防爆 |
P標準型(非防爆)
I隔爆型(Exb II BT4 Gb) |
過程連接/材料 |
G螺紋M56×2不銹鋼304
B法蘭DN80/不銹鋼304
C法蘭DN100/不銹鋼304
D法蘭DN125/不銹鋼304
E法蘭DN150/不銹鋼304
F法蘭DN200/不銹鋼304
H法蘭DN250/不銹鋼304
K法蘭DN100/萬向節/不銹鋼304
Z法蘭DN150/萬向節/不銹鋼304
W法蘭DN200/萬向節/不銹鋼304
V法蘭DN250/萬向節/不銹鋼304
Y特殊定制 |
天線形式/材料 |
B喇叭天線Φ90mm/不銹鋼304 |
密封/過程溫度 |
V Vitom/(-40~150)℃
K Kalrez/(-40~250)℃ |
電子單元 |
3 (4~20) mA/24VDC/HART四線制
4 (4~20) mA/220VAC四線制
5 RS485/Modbus |
外殼/防護等級 |
L 鋁/IP67
G 不銹鋼304/IP67 |
電纜進線 |
M M20*1.5
N 1/2NPT |
特殊定制 |
Y 特殊定制 |
|
