SKLZBY-GF系列方形管道式流量計
|
SKLZBY-GF系列方形管道式流量計主要應用于測量水及空氣的流量，其特點是外觀美觀、重量輕、清晰度高、不易破損、使用壽命長。廣泛應用于水及環保等行業。
SKLZBY-GF系列方形管道式流量計技術參數
型號 |
測量范圍 |
接口螺紋 |
精度％ |
GPM(液體) |
LPM(液體) |
Nm³/h(氣體) |
SKLZBY-10GF |
|
5~45LPH |
|
外G1/2″
|
4 |
|
6~60LPH |
|
|
10~100LPH |
|
|
16~160LPH |
|
SKLZBY-15GF |
0.1~1 |
0.5~4 |
0.8~8;1~10;
1.6~16;2.5~25
;4~40 |
內G1/2″
|
0.2~2 |
1~7 |
0.5~5 |
1.8~18 |
1.5~9 |
400~2000LPH |
SKLZBY-20GF |
1~10 |
4~36 |
6~60 |
內G3/4″ |
|
100~1000LPH |
SKLZBY-25GF
SKLZBY-40GF |
1~10 |
4~36 |
6~60
10~100
15~140
16~160
25~250
35~350
80~400 |
25 內G1″
40外 G1 1/2″
|
1~15 |
5~60 |
2~20 |
10~70 |
5~30 |
20~100 |
5~40 |
20~150 |
5~45 |
20~170 |
20~60 |
80~220 |
SKLZBY-50GF |
20~80 |
80~300 |
100~500
120~600
300~850
400~1200
500~1400 |
內、外G2″
|
20~100 |
80~360 |
40~120 |
150~450 |
50~150 |
190~560 |
60~200 |
220~750 |
SKLZBY-75GF |
120~300 |
450~1100 |
|
內G3″ |

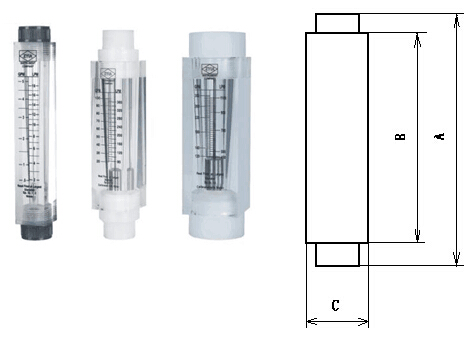

SKLZBY-GF系列方形管道式流量計外型尺寸
型號 |
尺寸（mm） |
A |
B |
C |
SKLZBY-10GF |
187 |
130 |
22*22 |
SKLZBY-15GF |
210 |
180 |
32*32 |
SKLZBY-20GF |
278 |
236 |
45*45 |
SKLZBY-25GF |
265 |
235 |
51*51 |
SKLZBY-40GF |
306 |
235 |
51*51 |
SKLZBY-50GF |
380 |
270 |
75*75 |
SKLZBY-75GF |
392 |
298 |
110*110 |
SKLZBY-GF系列方形管道式流量計零部件材質及代碼
| 接咀材質 |
浮子材質 |
O型圈材質 |
- 數量ABS
- 塑料PP
- 塑料PVC
- 黃銅
- 黃銅鍍鉻
- 不銹鋼
|
1-不銹鋼 |
1-硅橡膠
2-氟塑橡膠 |
|
|
|
