您現在的位置 > 首頁 > 變送器儀表 > SKGW51桿式導波雷達物位計 |
 |

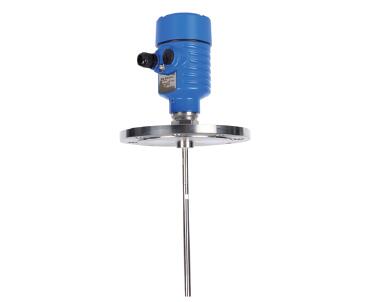

SKGW51桿式導波雷達物位計
 |
||||||||||||||||||

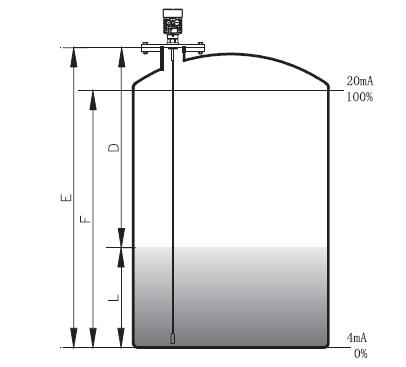

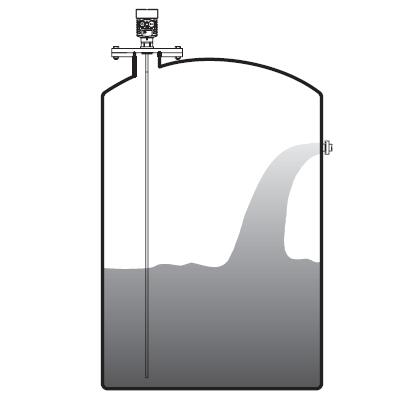

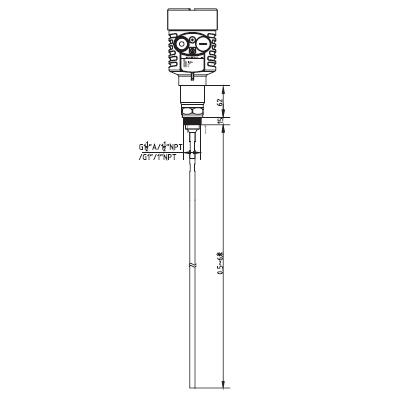

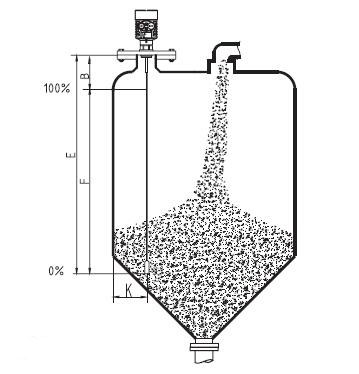

| 測量原理 SKGW51桿式導波雷達物位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化成物位信號。  輸入 反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2其中C為光速 因空罐的距離E已知，則物位L為：L=E-D 輸出 通過輸入空罐高度E（=零點），滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4~20mA輸出。 測量范圍： F-----測量范圍 E-----空罐距離 B-----頂部盲區 K-----探頭到罐壁的距離 頂部盲區是指物料高料面與測量參考點之間的小距離。 底部盲區是指纜繩底部附近無法精確測量的一段距離。 頂部盲區和底部盲區之間是有效測量距離。  注意 只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。 SKGW51桿式導波雷達物位計參數 應 用：液體、固體 測量范圍：桿6m 過程連接：螺紋、法蘭 介質溫度：-40~150℃ 過程壓力：-0.1~4.0Mpa 精 度：±10mm 防爆等級：Exd IIBT4 Gb 防護等級：IP67 信號輸出：4~20mA/HART(兩線/四線) SKGW51桿式導波雷達物位計外型尺寸圖  SKGW51桿式導波雷達物位計安裝圖  SKGW51桿式導波雷達物位計選型
