孔板節流裝置的安裝正確與否，直接影響到測量精度。為此介紹幾種安裝范圍例，以供參考。

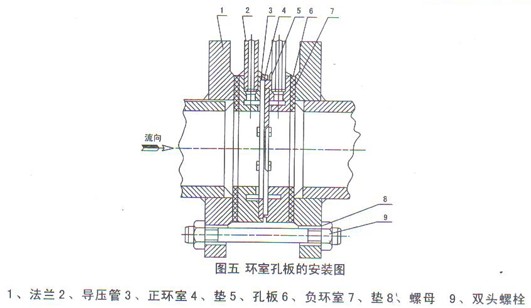

1. 環室孔板的安裝，如圖五所示。導壓管規格為高壓Ф20*6低壓Ф14*2無縫鋼管。

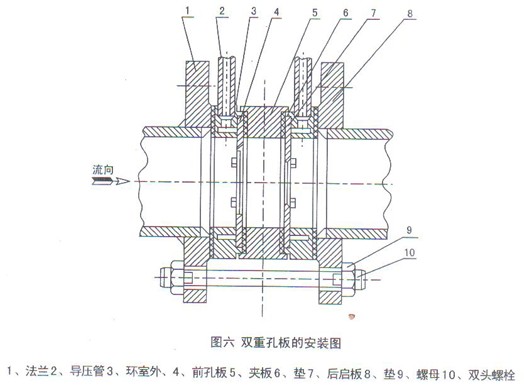

2. 雙重孔板的安裝如圖六所示，導壓管規格為高壓Ф20*6低壓Ф14*2的無縫鋼管。

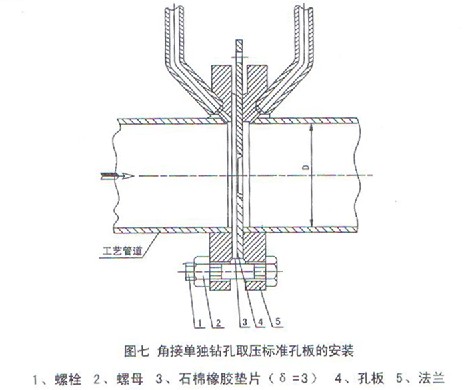

3. 角接單獨鉆孔取壓標準孔板的安裝如圖七所示，導壓管規格為Ф20*6的無縫鋼管。
