金屬轉子流量計結構及原理

    SK-LZ系列金屬轉子流量計由兩部分組成：

• 傳感器-測量管及浮子;
• 信號變送器-指示器；

    金屬轉子流量計傳感器的接液材質有四種：不銹鋼、哈氏合金、鈦材、不銹鋼襯PTFE；用戶可根據不同的工藝壓力及介質的腐蝕性要求，選擇不同的接液材質，來滿足工藝的耐壓及介質防腐的需要。根據不同的測量要求，用戶在選型時，可以選擇不同的指示器組合，來實現不同的測量要求。具體指示器形式與其對應功能參見型譜表http://www.mahallam.cn/product-ll18.html。

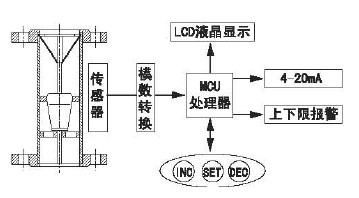

    金屬轉子流量計流量的測量是由指示器內的變送器通過耦合瓷鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。當被測介質由下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與椎管的環面積、流體流速而變化，浮子的位置即對應測介質流量的大小。
